恒温恒湿机
致力于特殊环境制冷产品研发与生产。为客户提供系统的九游会登陆的解决方案及温控产品。在极限高低温、盐雾及酸性腐蚀、沙漠戈壁等特殊环境制冷领域，取得多项技术成果积累了丰富的工程经验
product description
产品描述
设备特点
  • 产品功能
    制冷
    制热
    除湿
    低温除湿
    加湿
  • 产品控制
    starway ⑦ 控制系统
    rs485接口
    modbus协议实现上位机远程监控功能
    告警输入干节点
    断电告警输出
    故障告警输出
    超温输出
    超湿输出
  • 日高换热器
    ①7mm x 0.28mm铜管
    内螺纹铜管
    0.1mm厚度亲水铝箔
    蝴蝶包翅片1.6mm片距
    ②9.52mm x 0.32mm铜管
    内螺纹铜管
    0.1mm厚度亲水铝箔
    蝴蝶包翅片2.0mm片距
  • 散热风机
    微光
    顿力
    伊利达
  • 压缩机
    谷轮
    丹弗斯
    松下
    三菱
专业设计
technical parameter
技术参数

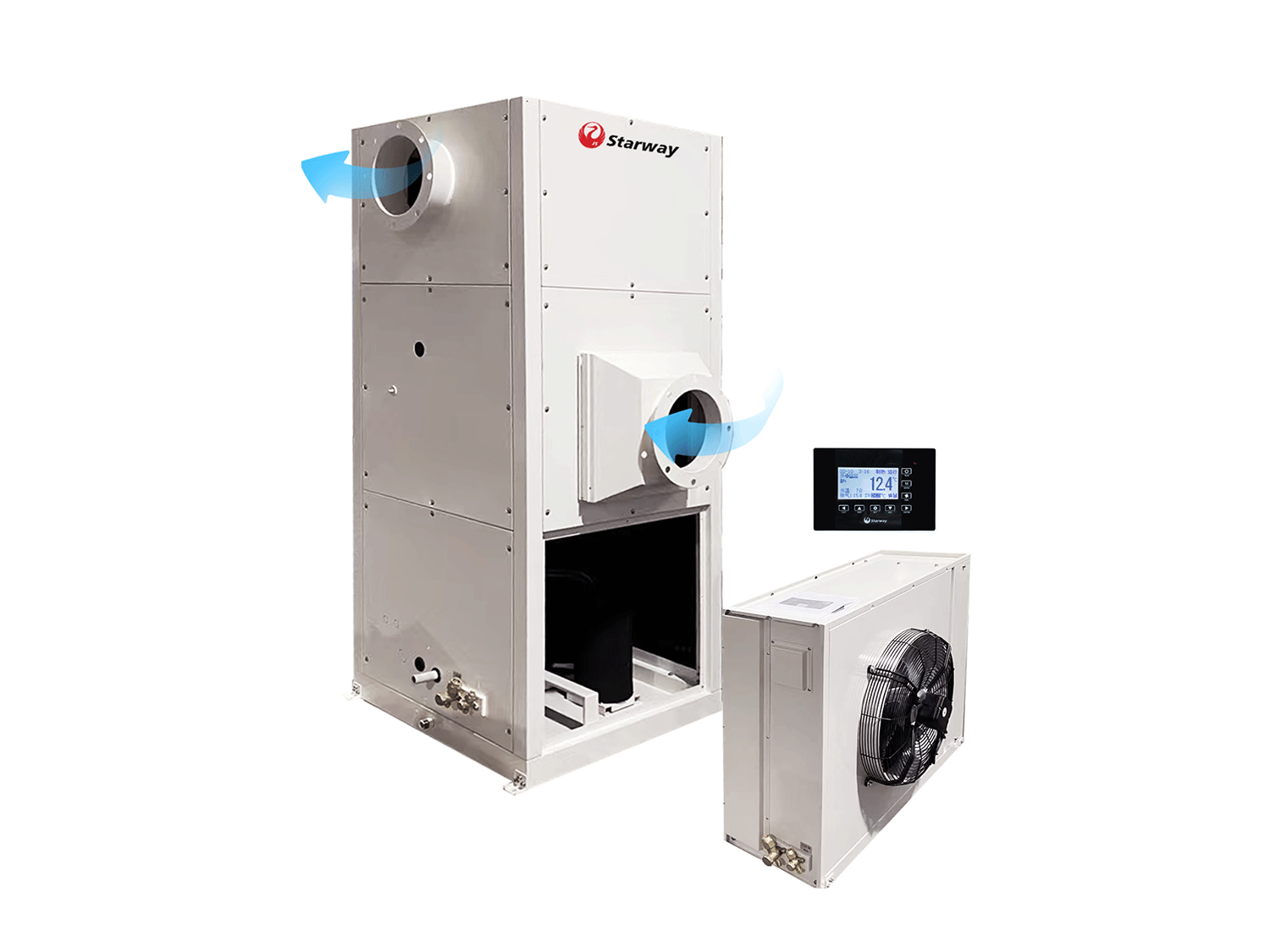

风冷恒温恒湿空调机组（侧回侧送）
机型号&参数&项目
r22 th-8-w-s th-10-w-s th-12-w-s th-17-w-s
r410a th-z-8-w-s th-z-10-w-s th-z-12-w-s th-z-17-w-s
机
组
特
性		 制冷量 kw 7.9 10.3 12.6 16.7
制热量（电加热） kw 4.5 6 6 9
循环风量 m³/h 1500 2400 2700 3800
机外静压 pa 0 0 0 0
过滤效率 gn级初效
温度范围及精度 18℃～28℃ ± 1℃
湿度范围及精度 50～70%rh ± 10%rh
能量调节范围 100-66-0
电源 380v 3n～50hz
制冷功率 kw 2.9 3.8 4.7 6.2
最大运行功率 kw 8.3 11.0 12.1 17.1
室
内
机		 蒸发器 类型 铜管-铝鳍片式
翅片形式 亲水百叶窗型铝翅片
迎风面积（m²） 0.17 0.28 0.31 0.44
制冷剂 节流方式 热力膨胀阀
风机 类型 低噪音离心风机
传动方式 直接驱动
电极式加湿器 功率 kw 2.25 3.75 3.75 3.75
加湿量 kg/h 3 5 5 5
进水管径 dn15
电加热器 电加热式类型 ptc陶瓷
功率 kw 4.5 6 6 9
配管尺寸 液管直径 in φ3/8x1 φ1/2x1 φ1/2x1 φ1/2x1
气管直径 in φ5/8x1 φ3/4x1 φ3/4x1 φ3/4x1
排水管管径 dn20
外形尺寸 长 mm 900 900 900 1200
宽 mm 500 500 500 500
高 mm 1960 1960 1960 2050
重量 kg 136 146 165 225
噪音 db(a) 53 56 59 61
室
外
机		 数量 1
电源 380v 3n～50hz
制冷剂 冷媒型号 r22 or r410a
充注量 kg 2.9 3.7 4.5 6.0
压缩机 类型 转子式 涡旋式
数量 1
冷凝器 类型 铜管铝翅片
风机部分 风机类型 轴流风叶
风机型号 abs490 abs450 abs450 rzlc600
数量 1 2 2 1
风量 m³/h 3800 5600 5600 8040
功率 kw 0.15 0.1 0.1 0.37
外形尺寸 长 mm 953 953 953 760
宽 mm 353 353 353 760
高 mm 840 1235 1235 1270
重量 kg 82 136 136 151
噪音 db(a) 63 66 66 67


风冷恒温恒湿空调机组（侧回侧送）
机型号&参数&项目
r22 th-20-w-s th-22-w-s th-25-w-s th-30-w-s
r410a th-z-20-w-s th-z-22-w-s th-z-25-w-s th-z-30-w-s
机
组
特
性		 制冷量 kw 19.2 22.5 25.8 30.6
制热量（电加热） kw 12 12 15 18
循环风量 m³/h 4300 4900 5600 6600
机外静压 pa 0 0 0 0
过滤效率 gn级初效
温度范围及精度 18℃～28℃ ± 1℃
湿度范围及精度 50～70%rh ± 10%rh
能量调节范围 100-66-0
电源 380v 3n～50hz
制冷功率 kw 7.2 8.4 9.6 11.4
最大运行功率 kw 21.3 22.9 27..5 32.8
室
内
机		 蒸发器 类型 铜管-铝鳍片式
翅片形式 亲水百叶窗型铝翅片
迎风面积（m²） 0.5 0.57 0.65 0.76
制冷剂 节流方式 热力膨胀阀
风机 类型 低噪音离心风机
传动方式 直接驱动
电极式加湿器 功率 kw 3.75 3.75 3.75 3.75
加湿量 kg/h 5 5 5 5
进水管径 dn15
电加热器 电加热式类型 ptc陶瓷
功率 kw 12 12 15 18
配管尺寸 液管直径 in φ1/2x1 φ5/8x1 φ5/8x1 φ5/8x1
气管直径 in φ3/4x1 φ7/8x1 φ1-1/8x1 φ1-1/8x1
排水管管径 dn20
外形尺寸 长 mm 1400 1400 1400 1400
宽 mm 500 500 500 600
高 mm 2050 2050 2050 2250
重量 kg 275 280 285 335
噪音 db(a) 62 63 64 65
室
外
机		 数量 1
电源 380v 3n～50hz
制冷剂 冷媒型号 r22 or r410a
充注量 kg 6.9 8.1 8.3 10.2
压缩机 类型 涡旋式
数量 1
冷凝器 类型 铜管铝翅片
风机部分 风机类型 轴流风叶
风机型号 rzlc600 rzlc650 rzlc650 rzlc750
数量 1 1 1 1
风量 m³/h 8040 9930 9930 14360
功率 kw 0.37 0.55 0.55 1.1
外形尺寸 长 mm 760 850 850 915
宽 mm 760 850 850 915
高 mm 1270 1300 1300 1300
重量 kg 180 220 220 252
噪音 db(a) 68 72 72 76

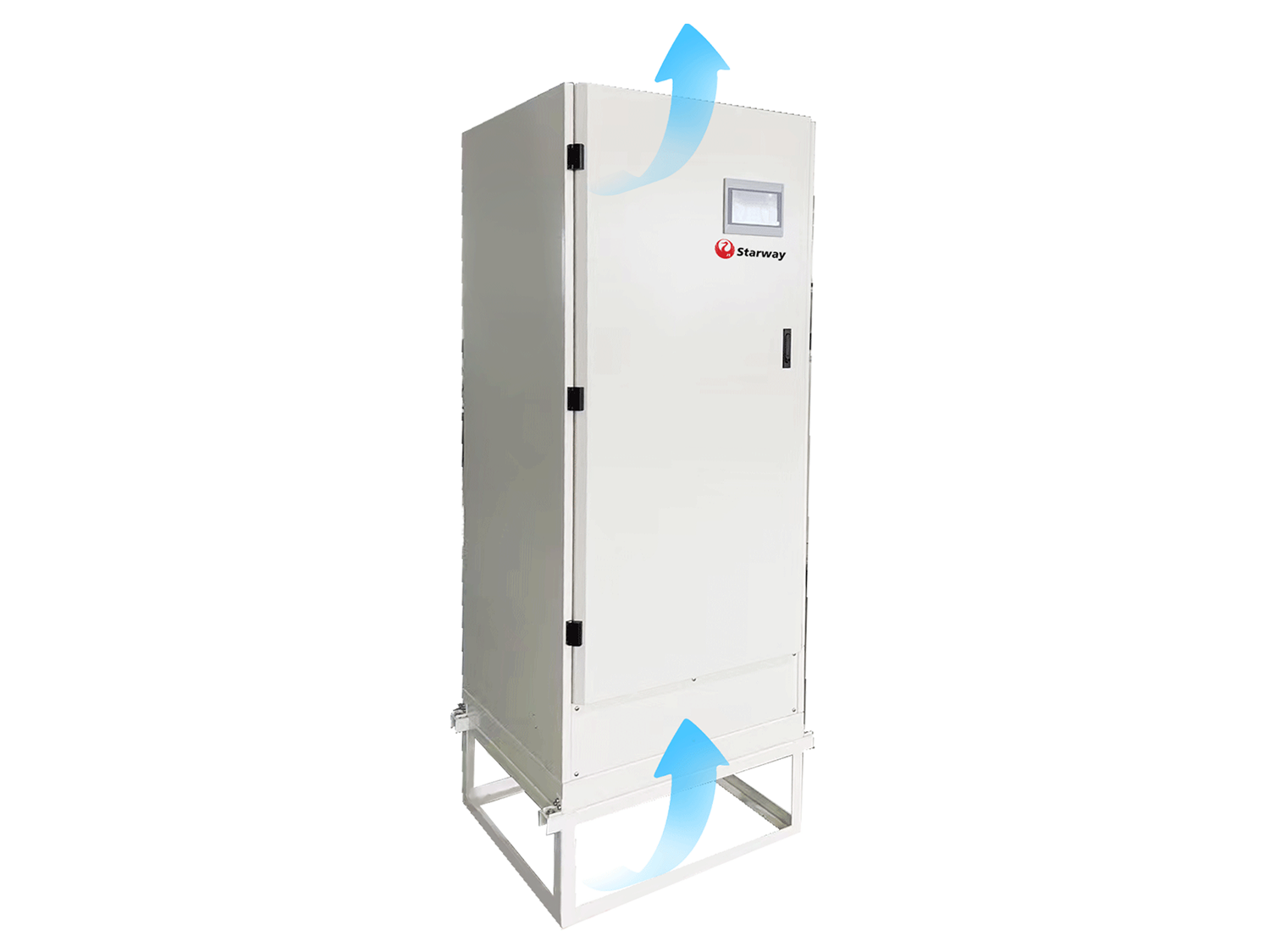

风冷恒温恒湿空调机组（上回下送/下回上送）
机型号&参数&项目
r22 th-12-d(ud)-n-s th-17-d(ud)-n-s th-20-d(ud)-n-s th-22-d(ud)-n-s
r410a th-z-12-d(ud)-n-s th-z-17-d(ud)--n-s th-z-20-d(ud)-n-s th-z-22-d(ud)-n-s
机
组
特
性		 制冷量 kw 12.6 16.7 19.2 22.5
制热量（电加热） kw 6 9 12 12
循环风量 m³/h 2700 3800 4300 4900
机外静压 pa 50～150 50～200 75～200 75～200
过滤效率 g4级初效
温度范围及精度 18℃～28℃ ± 1℃
湿度范围及精度 50～70%rh ± 10%rh
能量调节范围 100-66-0
电源 380v 3n～50hz
制冷功率 kw 4.7 6.2 7.2 8.4
最大运行功率 kw 12.1 17.1 21.3 22.9
室
内
机		 蒸发器 类型 铜管-铝鳍片式
翅片形式 亲水百叶窗型铝翅片
迎风面积（m²） 0.31 0.44 0.5 0.57
制冷剂 节流方式 热力膨胀阀
冷媒型号 r22 or r410a
充注量 kg 4.5 6.0 6.9 8.1
压缩机 类型 涡旋式
数量 1
风机 类型 后倾无蜗壳离心风机
传动方式 直接驱动
电极式加湿器 功率 kw 3.75 3.75 3.75 3.75
加湿量 kg/h 5 5 5 5
进水管径 dn15
电加热器 电加热式类型 ptc陶瓷
功率 kw 6 9 12 12
配管尺寸 液管直径 in φ1/2x1 φ1/2x1 φ1/2x1 φ5/8x1
气管直径 in φ5/8x1 φ5/8x1 φ5/8x1 φ3/4x1
排水管管径 dn25
外形尺寸 长 mm 850 850 850 850
宽 mm 1000 1000 1000 1000
高 mm 1980 1980 1980 1980
重量 kg 310 360 380 400
噪音 db(a) 59 61 62 63
室
外
机		 数量 1
电源 380v 3n～50hz
冷凝器 类型 铜管铝翅片
风机部分 风机类型 轴流风叶
风机型号 abs450 rzlc600 rzlc600 rzlc650
数量 2 1 1 1
风量 m³/h 5600 8040 8040 9930
功率 kw 0.1 0.37 0.37 0.55
外形尺寸 长 mm 953 760 760 850
宽 mm 353 760 760 850
高 mm 1235 1270 1270 1300
重量 kg 136 151 180 220
噪音 db(a) 61 67 68 72


风冷恒温恒湿空调机组（上回下送/下回上送）
机型号&参数&项目
r22 th-25-d(ud)-n-s th-30-d(ud)-n-s th-35-d(ud)-n-s th-40-d(ud)-n-d
r410a th-z-25-d(ud)-n-s th-z-30-d(ud)--n-s th-z-35-d(ud)-n-s th-z-40-d(ud)-n-d
机
组
特
性		 制冷量 kw 25.8 30.6 34.6 40
制热量（电加热） kw 15 18 18 24
循环风量 m³/h 5600 6600 7600 8600
机外静压 pa 75～250 75～250 100～300 100～300
过滤效率 g4级初效
温度范围及精度 18℃～28℃ ± 1℃
湿度范围及精度 50～70%rh ± 10%rh
能量调节范围 100-66-0 100-50-0
电源 380v 3n～50hz
制冷功率 kw 9.6 11.4 12.9 14.9
最大运行功率 kw 27.5 32.8 34.8 43.4
室
内
机		 蒸发器 类型 铜管-铝鳍片式
翅片形式 亲水百叶窗型铝翅片
迎风面积（m²） 0.65 0.76 0.88 1.0
制冷剂 节流方式 热力膨胀阀
冷媒型号 r22 or r410a
充注量 kg 8.3 9.8 10.2 6.9x2
压缩机 类型 涡旋式
数量 1 2
风机 类型 后倾无蜗壳离心风机
传动方式 直接驱动
电极式加湿器 功率 kw 3.75 3.75 6 6
加湿量 kg/h 5 5 8 8
进水管径 dn15
电加热器 电加热式类型 ptc陶瓷
功率 kw 15 18 18 24
配管尺寸 液管直径 in φ5/8x1 φ5/8x1 φ5/8x1 φ1/2x2
气管直径 in φ3/4x1 φ3/4x1 φ3/4x1 φ5/8x2
排水管管径 dn25
外形尺寸 长 mm 850 850 850 1700
宽 mm 1000 1000 1000 1000
高 mm 1980 1980 1980 1980
重量 kg 440 460 540 560
噪音 db(a) 64 65 66 66
室
外
机		 数量 1 2
电源 380v 3n～50hz
冷凝器 类型 铜管铝翅片
风机部分 风机类型 轴流风叶
风机型号 rzlc650 rzlc750 rzlc750 rzlc600
数量 1 1 1 1
风量 m³/h 9930 14360 14360 8040
功率 kw 0.55 1.1 1.1 0.37
外形尺寸 长 mm 850 915 915 760
宽 mm 850 915 915 760
高 mm 1300 1300 1300 1270
重量 kg 220 252 252 180
噪音 db(a) 72 76 76 68


风冷恒温恒湿空调机组（上回下送/下回上送）
机型号&参数&项目
r22 th-45-d(ud)-n-d th-50-d(ud)-n-d th-60-d(ud)-n-d th-70-d(ud)-n-d
r410a th-z-45-d(ud)-n-d th-z-50-d(ud)--n-d th-z-60-d(ud)-n-d th-z-70-d(ud)-n-d
机
组
特
性		 制冷量 kw 45 50 60 70
制热量（电加热） kw 24 24 36 36
循环风量 m³/h 9600 10600 12600 14600
机外静压 pa 100～350 100～350 100～400 100～400
过滤效率 g4级初效
温度范围及精度 18℃～28℃ ± 1℃
湿度范围及精度 50～70%rh ± 10%rh
能量调节范围 100-50-0
电源 380v 3n～50hz
制冷功率 kw 16.8 18.7 22.4 26.1
最大运行功率 kw 45.8 48.3 65.1 70.0
室
内
机		 蒸发器 类型 铜管-铝鳍片式
翅片形式 亲水百叶窗型铝翅片
迎风面积（m²） 1.11 1.23 1.46 1.69
制冷剂 节流方式 热力膨胀阀
冷媒型号 r22 or r410a
充注量 kg 8.1x2 8.3x2 9.8x2 10.2x2
压缩机 类型 涡旋式
数量 2
风机 类型 后倾无蜗壳离心风机
传动方式 直接驱动
电极式加湿器 功率 kw 6 9.75 9.75 9.75
加湿量 kg/h 8 13 13 13
进水管径 dn15
电加热器 电加热式类型 ptc陶瓷
功率 kw 24 24 36 36
配管尺寸 液管直径 in φ5/8x2 φ5/8x2 φ5/8x2 φ5/8x2
气管直径 in φ3/4x2 φ3/4x2 φ3/4x2 φ3/4x2
排水管管径 dn25
外形尺寸 长 mm 1700 1700 1700 1700
宽 mm 1000 1000 1000 1000
高 mm 1980 1980 1980 1980
重量 kg 570 590 610 630
噪音 db(a) 68 68 73 73
室
外
机		 数量 2
电源 380v 3n～50hz
冷凝器 类型 铜管铝翅片
风机部分 风机类型 轴流风叶
风机型号 rzlc650 rzlc650 rzlc750 rzlc750
数量 1 1 1 1
风量 m³/h 9930 9930 14360 14360
功率 kw 0.55 0.55 1.1 1.1
外形尺寸 长 mm 850 850 915 915
宽 mm 850 850 915 915
高 mm 1300 1300 1300 1300
重量 kg 210 220 252 262
噪音 db(a) 72 72 76 76

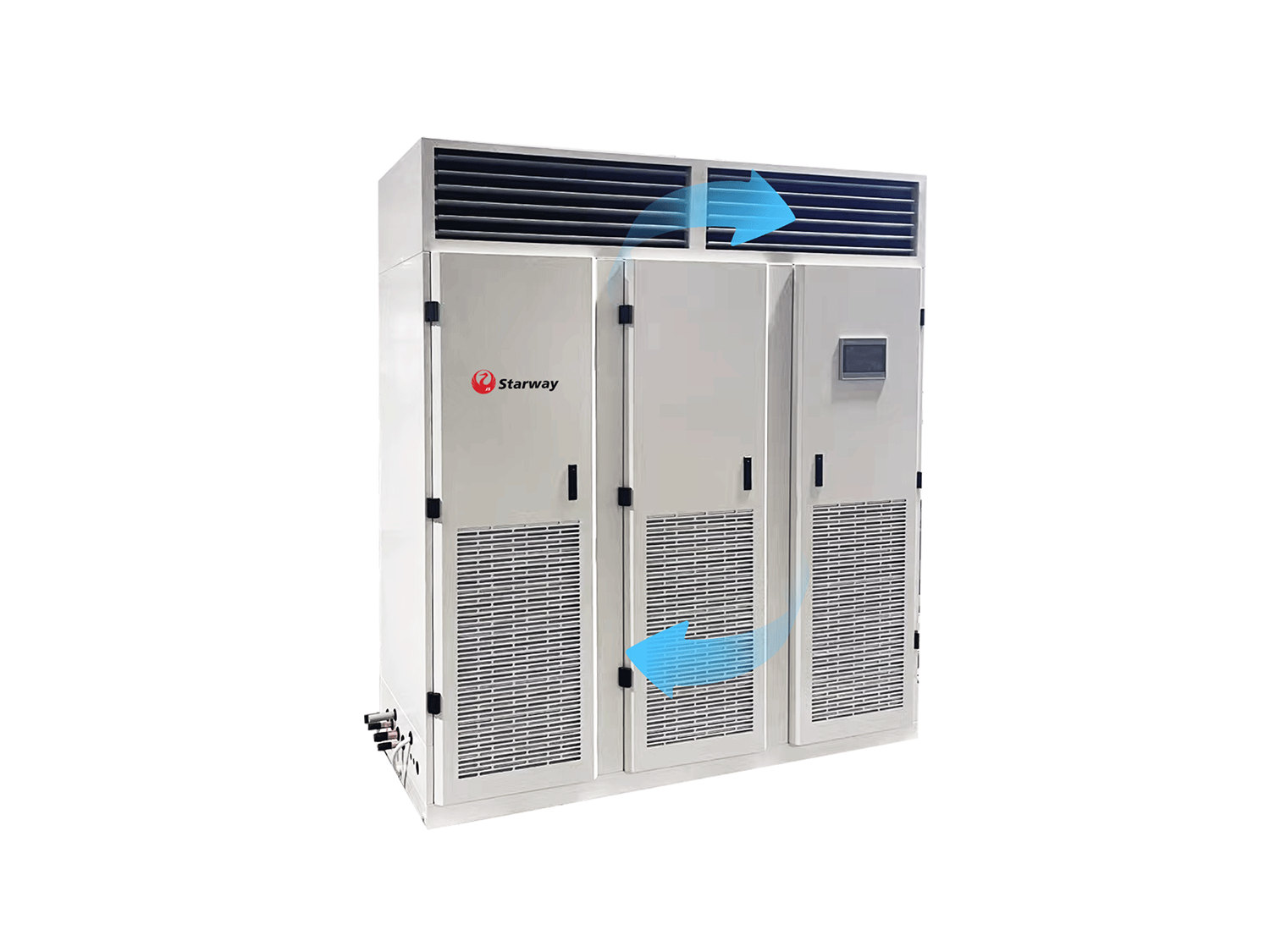

风冷恒温恒湿空调机组（前回上送/后回上送）
机型号&参数&项目
r22 th-8-uf(ub)-n-s th-10-uf(ub)-n-s th-12-uf(ub)-n-s th-17-uf(ub)-n-s th-20-uf(ub)-n-s
r410a th-z-8-uf(ub)-n-s th-z-10-uf(ub)-n-s th-z-12-uf(ub)-n-s th-z-17-uf(ub)-n-s th-z-20-uf(ub)-n-s
机
组
特
性		 制冷量 kw 7.9 10.3 12.6 16.7 19.2
制热量（电加热） kw 4.5 6 6 9 12
循环风量 m³/h 1500 2400 2700 3800 4300
机外静压 pa 50～150 50～150 50～150 50～200 75～200
过滤效率 gn级初效
温度范围及精度 18℃～28℃ ± 1℃
湿度范围及精度 50～70%rh ± 10%rh
能量调节范围 100-66-0
电源 380v 3n～50hz
制冷功率 kw 2.9 3.8 4.7 6.2 7.2
最大运行功率 kw 8.3 11.0 12.1 17.1 21.3
室
内
机		 蒸发器 类型 铜管-铝鳍片式
翅片形式 亲水百叶窗型铝翅片
迎风面积（m²） 0.17 0.28 0.31 0.44 0.5
制冷剂 节流方式 热力膨胀阀
冷媒型号 r22 or r410a
充注量 kg 2.9 3.7 4.5 6.0 6.9
压缩机 类型 转子式 涡旋式
数量 1
风机 类型 低噪音离心风机
传动方式 皮带轮驱动
电极式加湿器 功率 kw 2.25 3.75 3.75 3.75 3.75
加湿量 kg/h 3 5 5 5 5
进水管径 dn15
电加热器 电加热式类型 ptc陶瓷
功率 kw 4.5 6 6 9 12
配管尺寸 液管直径 in φ3/8x1 φ1/2x1 φ1/2x1 φ1/2x1 φ1/2x1
气管直径 in φ1/2x1 φ5/8x1 φ5/8x1 φ5/8x1 φ5/8x1
排水管管径 dn25
外形尺寸 长 mm 1220 1220 1220 1420 1420
宽 mm 648 648 648 648 648
高 mm 1960 1960 1960 1960 1960
重量 kg 280 300 310 360 380
噪音 db(a) 56 59 59 61 62
室
外
机		 数量 1
电源 380v 3n～50hz
冷凝器 类型 铜管铝翅片
风机部分 风机类型 轴流风叶
风机型号 abs490 abs450 abs450 rzlc600 rzlc600
数量 1 2 2 1 1
风量 m³/h 3800 5600 5600 8040 8040
功率 kw 0.15 0.1 0.1 0.37 0.37
外形尺寸 长 mm 953 953 953 760 760
宽 mm 353 353 353 760 760
高 mm 840 1235 1235 1270 1270
重量 kg 82 136 136 151 180
噪音 db(a) 58 61 61 67 68


风冷恒温恒湿空调机组（前回上送/后回上送）
机型号&参数&项目
r22 th-22-uf(ub)-n-s th-25-uf(ub)-n-s th-30-uf(ub)-n-s th-35-uf(ub)-n-s th-40-uf(ub)-n-d
r410a th-z-22-uf(ub)-n-s th-z-25-uf(ub)-n-s th-z-30-uf(ub)-n-s th-z-35-uf(ub)-n-s th-z-40-uf(ub)-n-d
机
组
特
性		 制冷量 kw 22.5 25.8 30.6 34.6 40
制热量（电加热） kw 12 15 18 18 24
循环风量 m³/h 4900 5600 6600 7600 8600
机外静压 pa 75～200 75～250 75～250 100～300 100～300
过滤效率 gn级初效 g4级初效
温度范围及精度 18℃～28℃ ± 1℃
湿度范围及精度 50～70%rh ± 10%rh
能量调节范围 100-66-0 100-50-0
电源 380v 3n～50hz
制冷功率 kw 8.4 9.6 11.4 12.9 14.9
最大运行功率 kw 22.9 27.5 32.8 34.8 43.4
室
内
机		 蒸发器 类型 铜管-铝鳍片式
翅片形式 亲水百叶窗型铝翅片
迎风面积（m²） 0.57 0.65 0.76 0.88 1.0
制冷剂 节流方式 热力膨胀阀
冷媒型号 r22 or r410a
充注量 kg 8.1 8.3 9.8 10.2 6.9x2
压缩机 类型 涡旋式
数量 1 2
风机 类型 低噪音离心风机
传动方式 皮带轮驱动
电极式加湿器 功率 kw 3.75 3.75 3.75 6 6
加湿量 kg/h 5 5 5 8 8
进水管径 dn15
电加热器 电加热式类型 ptc陶瓷
功率 kw 12 15 18 18 24
配管尺寸 液管直径 in φ5/8x1 φ5/8x1 φ5/8x1 φ5/8x1 φ1/2x2
气管直径 in φ3/4x1 φ3/4x1 φ3/4x1 φ3/4x1 φ5/8x2
排水管管径 dn25
外形尺寸 长 mm 1520 1520 1720 2020 2020
宽 mm 650 750 750 750 750
高 mm 1960 1960 1960 1960 1960
重量 kg 400 440 460 540 560
噪音 db(a) 63 64 65 66 66
室
外
机		 数量 1 2
电源 380v 3n～50hz
冷凝器 类型 铜管铝翅片
风机部分 风机类型 轴流风叶
风机型号 rzlc650 rzlc650 rzlc750 rzlc750 rzlc600
数量 1 1 1 1 1
风量 m³/h 9930 9930 14360 14360 8040
功率 kw 0.55 0.55 1.1 1.1 0.37
外形尺寸 长 mm 850 850 915 915 760
宽 mm 850 850 915 915 760
高 mm 1300 1300 1300 1300 1270
重量 kg 220 220 252 252 180
噪音 db(a) 72 72 76 76 68


风冷恒温恒湿空调机组（前回上送/后回上送）
机型号&参数&项目
r22 th-45-uf(ub)-n-d th-50-uf(ub)-n-d th-60-uf(ub)-n-d th-70-uf(ub)-n-d th-80-uf(ub)-w-t
r410a th-z-45-uf(ub)-n-d th-z-50-uf(ub)-n-d th-z-60-uf(ub)-n-d th-z-70-uf(ub)-n-d th-z-80-uf(ub)-w-t
机
组
特
性		 制冷量 kw 45 50 60 70 81
制热量（电加热） kw 24 24 36 36 48
循环风量 m³/h 9600 10600 12600 14600 16600
机外静压 pa 100～350 100～350 100～400 100～400 150～450
过滤效率 g4级初效
温度范围及精度 18℃～28℃ ± 1℃
湿度范围及精度 50～70%rh ± 10%rh
能量调节范围 100-50-0 100-66-33-0
电源 380v 3n～50hz
制冷功率 kw 16.8 18.7 22.4 26.1 30.2
最大运行功率 kw 45.8 48.3 65.1 70 87.3
室
内
机		 蒸发器 类型 铜管-铝鳍片式
翅片形式 亲水百叶窗型铝翅片
迎风面积（m²） 1.11 1.23 1.46 1.69 1.92
制冷剂 节流方式 热力膨胀阀
冷媒型号 r22 or r410a
充注量 kg 8.1x2 8.3x2 9.8x2 10.2x2 8.3x3
压缩机 类型 涡旋式
数量 2 3
风机 类型 低噪音离心风机
传动方式 皮带轮驱动
电极式加湿器 功率 kw 6 9.75 9.75 9.75 16.5
加湿量 kg/h 8 13 13 13 22
进水管径 dn15
电加热器 电加热式类型 ptc陶瓷
功率 kw 24 24 36 36 48
配管尺寸 液管直径 in φ5/8x2 φ5/8x2 φ5/8x2 φ5/8x2 φ5/8x3
气管直径 in φ3/4x2 φ3/4x2 φ3/4x2 φ3/4x2 φ3/4x3
排水管管径 dn25 dn32
外形尺寸 长 mm 2020 2320 2320 2320 2050
宽 mm 750 750 750 750 1250
高 mm 1960 1960 1960 1960 2200
重量 kg 570 590 610 630 780
噪音 db(a) 68 68 73 73 76
室
外
机		 数量 2 3
电源 380v 3n～50hz
冷凝器 类型 铜管铝翅片
风机部分 风机类型 轴流风叶
风机型号 rzlc650 rzlc650 rzlc750 rzlc750 rzlc650
数量 1 1 1 1 1
风量 m³/h 9930 9930 14360 14360 9930
功率 kw 0.55 0.55 1.1 1.1 0.55
外形尺寸 长 mm 850 850 915 915 850
宽 mm 850 850 915 915 850
高 mm 1300 1300 1300 1300 1300
重量 kg 210 220 252 262 210
噪音 db(a) 72 72 76 76 72
  • th-8-w-s 侧回侧送-制冷量8kw
    下载资料
  • th-10-w-s 侧回侧送-制冷量10kw
    下载资料
  • th-12-w-s 侧回侧送-制冷量12kw
    下载资料
  • th-17-w-s 侧回侧送-制冷量17kw
    下载资料
  • th-20-w-s 侧回侧送-制冷量20kw
    下载资料
  • th-22-w-s 侧回侧送-制冷量22kw
    下载资料
  • th-25-w-s 侧回侧送-制冷量25kw
    下载资料
  • th-30-w-s 侧回侧送-制冷量30kw
    下载资料
  • th-8-uf-n-s 前回上送-制冷量8kw
    下载资料
  • th-10-uf-n-s 前回上送-制冷量10kw
    下载资料
  • th-12-uf-n-s 前回上送-制冷量12kw
    下载资料
  • th-17-uf-n-s 前回上送-制冷量17kw
    下载资料
  • th-20-uf-n-s 前回上送-制冷量20kw
    下载资料
  • th-22-uf-n-s 前回上送-制冷量22kw
    下载资料
  • th-25-uf-n-s 前回上送-制冷量25kw
    下载资料
  • th-30-uf-n-s 前回上送-制冷量30kw
    下载资料
  • th-35-uf-n-s 前回上送-制冷量35kw
    下载资料
  • th-40-uf-n-s 前回上送-制冷量40kw
    下载资料
application area
应用领域
网站地图
